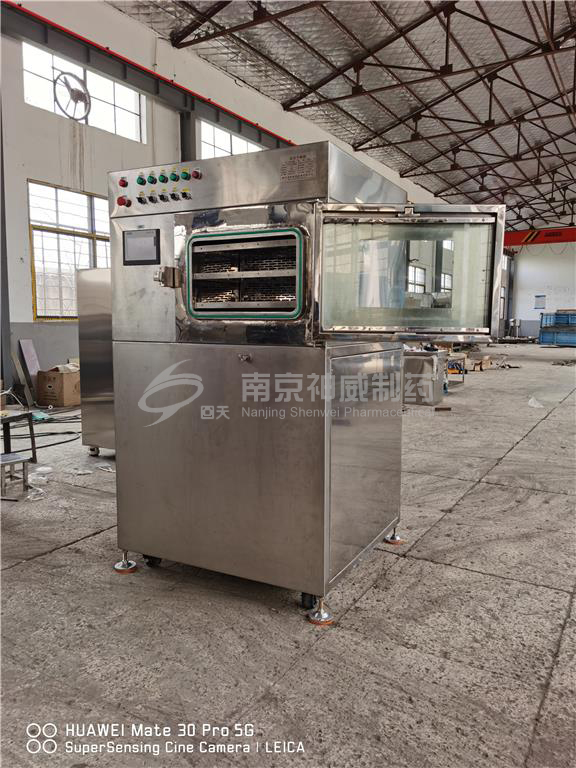

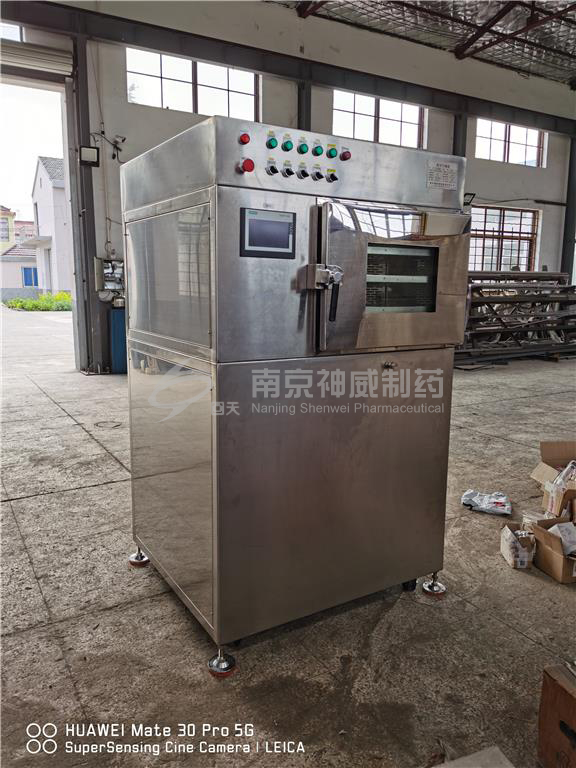

一、本干燥箱主要由箱體、電加熱系統、抽真空系統及電控系統構成。
箱體：
首先采用厚度為δ8.0mm的SUS 304/2B不銹鋼板焊接成干燥箱內壁，再用Q235型鋼在外部做加強焊接，加強完成后鋪設保溫材料。外封板（外觀）采用SUS 304/2B δ2.0mm 鋼板鈑金加工而成，正面門框處為鏡面板。該烘箱保溫層的厚度為60mm，保溫材料采用優質的硅酸鋁纖維棉。
箱體上焊接不銹鋼內螺紋，遠紅外加熱模塊與螺紋孔對接。當加熱系統移除時采用M5塑料螺紋孔蓋帽遮擋，美觀大方。
門框部分采用δ10mm SUS 304/2B不銹鋼板構成，門部密封法蘭采用厚度30mm不銹鋼板切割成法蘭，再在法蘭端面上加工出燕尾槽。以確保門框部分的平整性用于與鋼化玻璃進行緊密密封。
箱門采用SUS 304/2B δ2.0mm鋼板鈑金加工而成，外觀大方。
二、
碳纖維遠紅外電加熱系統：
采用每層6只380mm碳纖維管（500w 220v）作為加熱源，均勻安裝在遠紅外加熱管模塊盒中。盒體采用SUS 304/2B不銹鋼鏡面板加工而成，可以將遠紅外的散射。盒體上下照射托盤面，采用不銹鋼網作為防護，避免因誤操作所導致的可能觸電行為。
為了更好的檢測出客戶工件溫度，箱體內部采用黃銅模塊貼片式溫度探頭。
工作溫度恒溫時,開門後,再關上,需在120s內,溫度探頭到工作溫度
三、
抽真空控制系統：
采用高真空氣動擋板閥、羅茨旋片機組（前級旋片泵：萊寶D60C/次級羅茨泵：貝特BTR300）、真空表以及WLB真空探頭（板載用于控制前級泵保護螺桿泵）萊寶TTR系列真空計、萊寶DISPLAY真空儀、CF40真空波紋管等組合而成。需要0.6Mpa無油壓縮空氣作為閥門動力源。當設定的真空到達后，通過西門子PLC模塊的內的控制邏輯自動切斷。
排氣系統有氣動真空擋板閥（安全前級閥門），比例調節閥排氣閥（氣動隔膜閥），通過控制比例調節閥進行排氣大小的控制。
真空度：＜1pa(絕對真空度)，滲漏率：≤50PA/小時
